与时俱进引领未来东方晶源计算光刻PanGen 50强势来袭

2025-01-21

  OPC(OpticalProximityCorrection)即光学邻近校正,是一种光刻分辨率增强技术,通过对掩膜版上图形的修正来弥补因衍射受限成像而导致的图像失真,进而提高芯片制造过程中的良率。

  东方晶源自2014年成立之初即创造性提出基于CPU+GPU混合算力构架实现的全芯片反向光刻技术(ILT)计算光刻解决方案,并基于此形成PanGen®良率综合优化产品。历经10年的开发与迭代,该产品已经广泛应用于国内主流逻辑和存储芯片制造商的工艺研发和量产中。

  2024年11月,东方晶源针对国内前沿客户的需求精益求精推出PanGen®5.0版本。该产品主要特征及功能包括:

  全面支持主流x86、英伟达GPU计算集群生态以及ARM计算集群、海光DCU等国产计算集群。同时,PanGen®5.0支持云服务与云计算。

与时俱进引领未来东方晶源计算光刻PanGen 50强势来袭(图1)

  pg电子平台官网

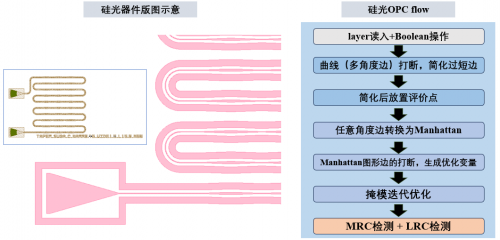

  针对硅光器件制造工艺仿真优化的需求,PanGen®5.0支持多种曲线版图的处理功能,可以对任意弯曲图形的掩模优化和光刻规则进行检查。同时,考虑到硅光器件与传统芯片的需求差别,还特别开发了曲线目标版图掩膜优化功能,并已获得客户验证。

与时俱进引领未来东方晶源计算光刻PanGen 50强势来袭(图2)

  针对高端芯片制造,刻蚀的长程负载效应(loadingeffect)是影响晶圆量产良率的主要因素之一。为此,PanGen®5.0开发基于AI的刻蚀模型和刻蚀自动补偿机制,可以有效预测长程负载效应,并自动计算刻蚀补偿量,从而增强图形的一致性,有效提高了客户的综合良率。

  东方晶源将一如既往的深深扎根于客户需求的土壤,持续深化技术创新,持续产品迭代研发,不断拓展产品线覆盖面,不断完善产品功能,不断提升产品性能,积极践行HPO(HolisticProcessOptimization)良率*大化技术路线和产品设计理念,向着打造中国芯片制造的GoldenFlow的目标努力前行。切实解决客户在芯片制造过程中的技术问题,为客户提供与时俱进的计算光刻解决方案,为客户创造价值!
